深蓝宇嵌入式无风扇工控机支持I3/I5/I7多系列CPU,支持ODM/OEMPCX-9268

PCX-9268系列规格介绍

核心

功能

处理器

架构

Skylake

Kabylake

型号

G4400

I3-6100

I5-6500

I7-6700

G4560

I3-7100

I5-7500

I7-7700

内核

2C2T

2C4T

4C4T

4C8T

2C4T

2C4T

4C4T

4C8T

主频

3.3Ghz

3.7 Ghz

3.2Ghz

3.40Ghz

3.30Ghz

3.90Ghz

3.4Ghz

3.6Ghz

缓存

3MB

3MB

6MB

8MB

3MB

3MB

6MB

8MB

功耗

54W

51W

65W

65W

54W

51W

65W

65W

以上为主流处理器参考型号，其他处理器型号和规格，请参考INTEL官方网站

内存

260-Pin DDR4-2133/2400MHz SODIMM单通道内存，*高可支持16G

操作系统

支持Win7/Win10/Linux等系统

CHIPSET

H110

电源

供电

DC IN 24V

启动方式

默认上电自启（出厂前触发开机方式可以定制）

开关I

1个电源指示灯的按钮开关

开关II

1个触发开关机接口（即备用开关，延长开关）

显示

功能

显示模式

1个标准DB15的VGA接口，*大分辨率达1920*1080

1个标准HDMI接口，*大分辨率达4096*2304@24Hz

备份

还原

一键备份(Backup)

1个90度双层轻触按键

一键还原

（Recovery）

指示灯

1个绿色备份还原指示灯

面板

I/O

接口

串口I

1个标准双层DB-9座子，默认为4个3线RS-232

串口II

1个RS-485

LAN

2个千兆网口

USB I

4个USB3.0

内置

标准

接口

存储I

1个7+15PIN SATA3.0接口支持2.5寸固态SSD或机械硬盘（128GB/256GB/500GB/1TB可选）

存储II

1个MINIPCIE接口支持MSATA（容量32/64/128/256/480/512GB可选）

USB II

1个单层加高USB2.0

1个USB2.0

无线通信

一个MINIPCIE接口支持4G和WIFI

拨码开关

PIN1：上电自开机ON或触发开机OFF

PIN2：清除CMOS

插槽类型

1个PCI插槽

1个PCIE X16插槽（PCIE X8信号）

5V供电

DC 5V，1个1*4PIN2.0mm间距白色WAFER座子

24V供电

DC24V，1个1*4PIN2.0mm间距白色WAFER座子

看 门 狗

WDT

支持256级（0~255），可编程

电气特征

工作温度

-10℃～60℃

存储温度

-40℃～80℃

工作湿度

５％～90％无冷凝

结构

安   装

支架方式安装

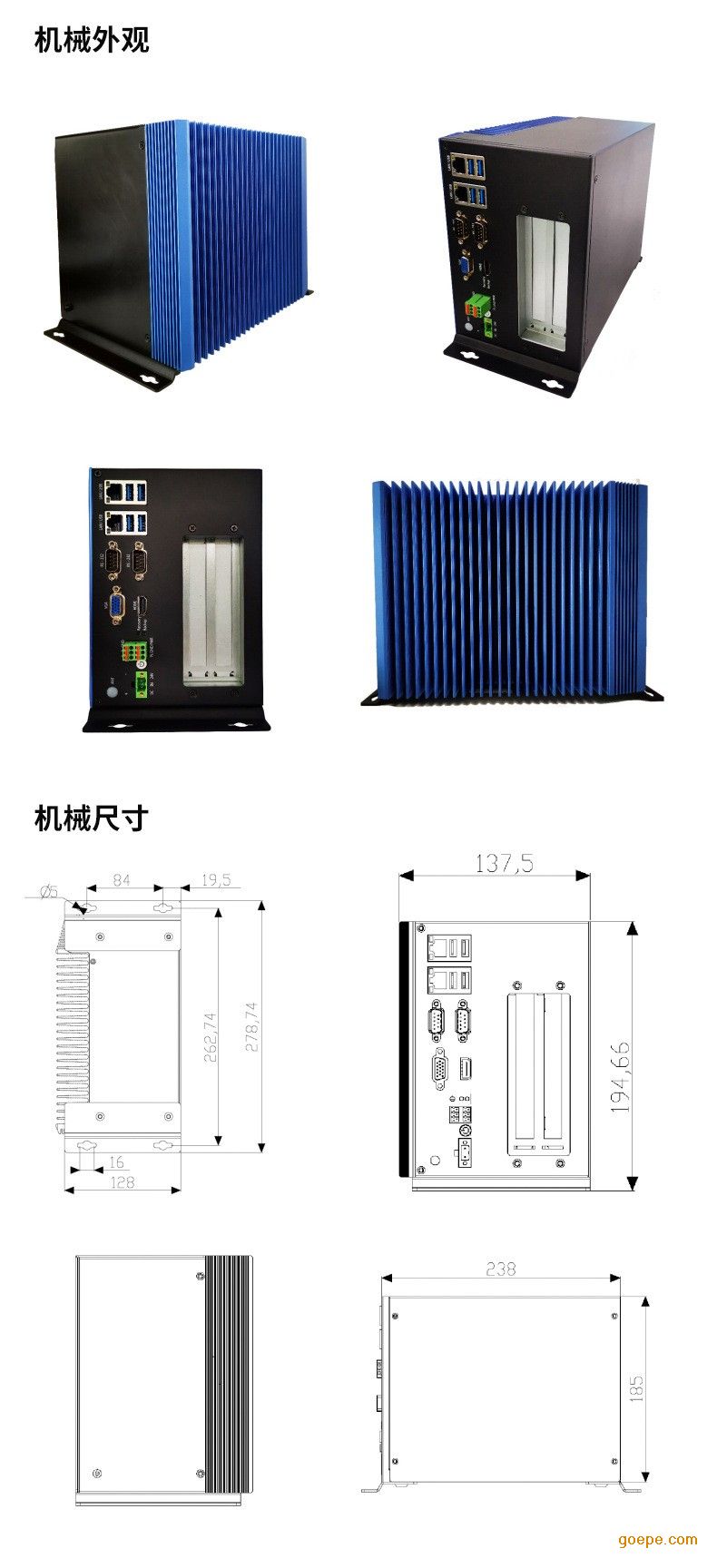

尺寸

137.5*238*194.66mm(L*W*H)
